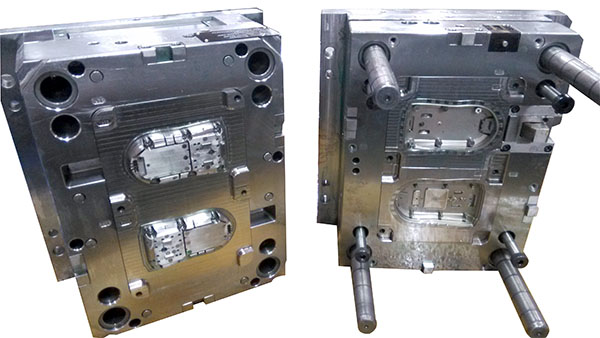

PC塑膠模具在采用標準模架時，因模架自身就帶有導向裝置，通常情況下，模具設計工程師只要按模架規格選用即可。如果模具結構需要使用精密導向定位裝置，則須由工程設計人員根據模具結構進行具體設計。

導向機構的總體設計原則

（1）導向零部件應合理地均勻分布在PC塑膠模具周圍或靠近邊緣的部位，它距離模具邊緣應該要有足夠的距離，用來保證模具具有足夠的強度，防止壓入導柱和導套后產生變形。

（2）PC塑膠模具采用4根導柱，需要是等直徑的導柱進行對稱布置。

（3）模具導柱安裝在定模座板上，導套有三個，分別安裝在流道推板、定模板和動模板。

（4）為了保證模具分型面，導柱和導套在分型面處應該設有承屑槽，即可削去一個面或在導套的孔口倒角，

（5）在PC塑膠模具合模時，應保證導向零件先分型面進行接觸，避免凸模先進入型腔，導致模具損壞。

（6）動定模板采用合并加工時，可確保同軸度要求。
