国精品人妻无码一区二区三区牛牛,亚洲日韩精品无码一区二区三区 ,精品国产黑色丝袜高跟鞋,肉色超薄丝袜脚交一区二区

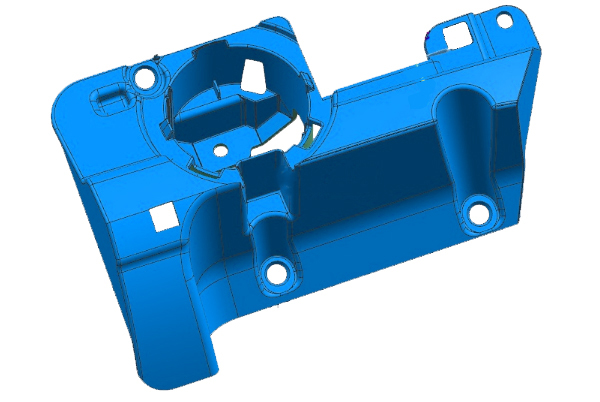

熱塑性材料的料流方向、密度散布、保壓補縮作用及成形時間會影響注塑加工成型。直接進(jìn)料口、澆口截面大則減少但方向性大，澆口寬及長度短的則方向性小。距離模具進(jìn)料口近的或者與料流方向平行的會導(dǎo)致收縮變大。

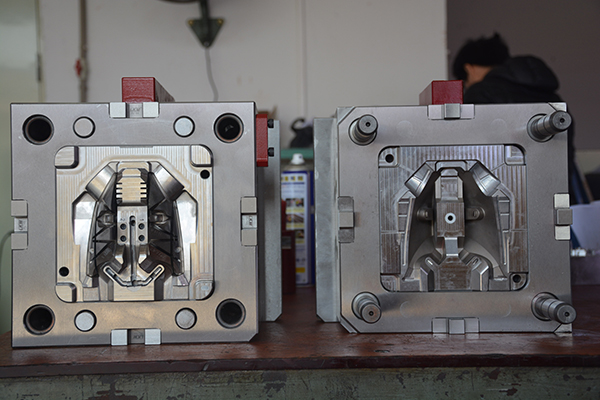

注塑模具溫度高，熔融塑料冷卻慢、密度高、收縮大，特別對結(jié)晶料則因結(jié)晶度高，體積變化大，因此收縮更大。模溫散布與塑件內(nèi)外冷卻及密度平均性也有相關(guān)性，直接影響到各局部收縮量大小及方向性。另外，保壓壓力及時間對收縮也有很大影響，壓力大、時間長的則收減少但方向性大。注塑加工成型壓力高，融料粘度減小，層間剪切應(yīng)力小，脫模后彈性回跳大，故收縮也可適量的減小，料溫高、收縮大，但方向性小。因而在注塑加工成型時調(diào)整模溫、壓力、注射速度及冷卻時間等諸要素也可恰當(dāng)改動塑件收縮狀況。模具設(shè)計時依據(jù)各種塑料的收縮范圍，塑件壁厚、外形，進(jìn)料口方式尺寸及散布狀況，按以往經(jīng)驗確定塑件各部位的收縮率，再來計算型腔尺寸。 對高精度塑件及難以控制收縮率時，普通宜用如下辦法設(shè)計模具:

(1)對塑件外徑取較小收縮率，內(nèi)徑取較大收縮率，以留有試模后修正的余地。

(2)確定澆注系統(tǒng)方式尺寸及成形條件。

(3)塑件經(jīng)后處理確定尺寸變化狀況。

(4)按實踐收縮狀況修正模具。

(5)再試模并恰當(dāng)?shù)馗膭庸に嚄l件稍微修正收縮值以滿足塑件要求。
